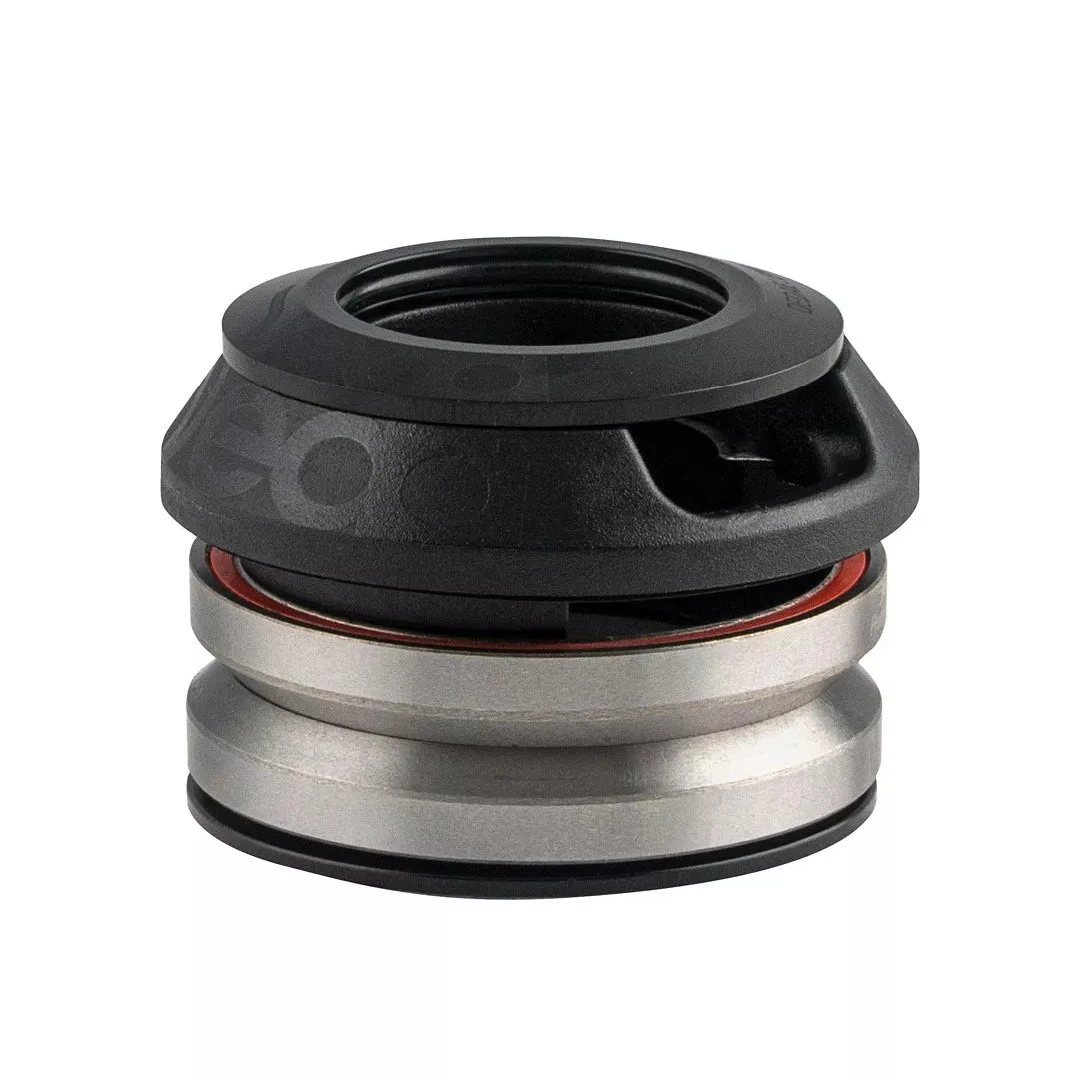

Deda-elementi Deda Balhoofd – Geïntegreerd | S-DCR – IS52/28.6 | IS52/40 – HDS-DCR

Het geïntegreerde Deda balhoofd is ontwikkeld voor interactie met het S-DCR systeem (Deda Internal Cable Routing) voor semi-interne kabelgeleiding. In vergelijking met het DCR balhoofd laat het S-DCR model een deel van de kabels zichtbaar onder de stuurpen.

Het balhoofd werkt met 1 1/8 – 1,5 inch vorkschachten (Tapered), maar vereist een bovenste balhoofdbuis buitendiameter van 52 mm (1,5 inch) om kabels en draden te kunnen geleiden. Om voldoende ruimte tussen de vork en het balhoofdlager te garanderen, heeft de compressiering een speciaal ontwerp.

Voor een betere integratie kan het balhoofd ook worden gebruikt met Deda HSS afstandshouders (apart verkrijgbaar).

Technische details van het Deda S-DCR balhoofd

• constructie: geïntegreerd, S-DCR compatibel (voor semi-geïntegreerde kabelgeleiding)
• compatibiliteit balhoofdbuis: 1,5″ – 1,5″
• compatibiliteit vorkschacht: Tapered (1 1/8″ – 1,5″)
• lagerafmetingen boven: 51,9 x 40 x 8 mm (buitendiameter x binnendiameter x hoogte)
• lagerafmetingen onder: 51,9 x 40 x 8 mm (buitendiameter x binnendiameter x hoogte)
• buitendiameter balhoofdbuis: 56 mm
• buitendiameter vorkconus: 39,8 mm
• totale hoogte (Stack Height): 16,2 mm
• contacthoek: 45° x 45°
• materiaal: cromolystaal (hoekcontactkogellager), aluminium (vorkconus)
• gewicht: ca. 90 g (opgave fabrikant)
